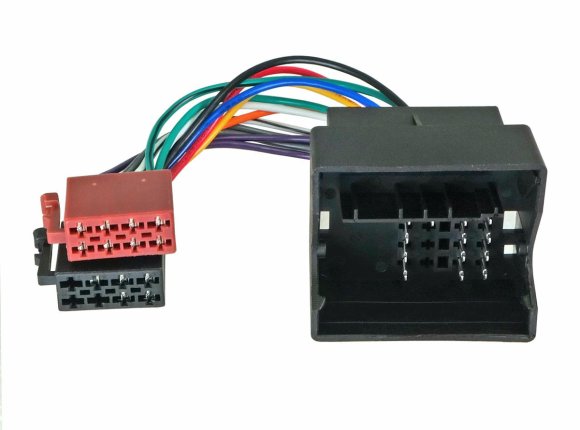

INCAR ISO FO-05

Ford C-Max (2003 - 2011) Fiesta (2005 - 2011) Focus (2005 - 2011) Fusion (2005 - 2011) Mondeo (2003 - 2011) S-Max (2006 - 2011) Transit (2006 - 2011)

Разъем Quadlock (распиновка)*

RR+ правый задний динамик плюс | RR- правый задний динамик минус
RF+ правый передний динамик плюс | RF- правый передний динамик минус
LF + левый передний динамик плюс | LF- левый передний динамик минус
LR+ левый задний динамик плюс | LR- левый задний динамик минус

CAN H СANшина
CAN L CANшина
GND земля (минус) питания магнитолы
GND земля (минус) питания магнитолы

ILL диммер - плюс при включенных габаритах (приглушение подсветки)
BATT постоянный плюс питания магнитолы
ACC плюс с замка зажигания (отключение магнитолы при вытаскивании ключа из замка зажигания)

Левый:
1. плюс телефона звук
2. минус телефона звук
3. ?
4. минус штатного джойстика для управления головным устройством.
5. ?
6. ?
7. ?
8. ?
9. Активация звонка телефона (т.е. отключение програмы или диска и активация работы хэнсфри)
10. ?
11. плюс штатного джойстика для управления головным устройством
12. ?

Правый:
1.?
2.?
3.?
4.?
5. пустой
6. пустой
7. пустой
8. пустой
9. AUX нискоуровневый (межблочник) вход плюс левый
10. AUX нискоуровневый (межблочник) вход плюс правый
11. AUX минус от 9 и 10 пункта.
12. пустой

*Просим обратить Ваше внимание на то, что бывают случаи когда различаются цвета проводов. Советуем не экспериментировать и всегда прибегать к помощи знающего специалиста.
