Gazer PA45R

Парктроники Gazer PA45R с профессиональными датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений. Gazer PA45R можно объединить с передней системой, подключить к опциональному дисплею PAD20 или к любой модели зеркала заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида. Система парковки Gazer PA45R включает внутренние датчики для установки в один уровень с бампером.
Ключевые преимущества
Профессиональные датчики 58 kHz и инновационный принцип определения расстояния на основе тригонометрических уравнений
Объединение задней и передней системы в единую, с подключением к общему дисплею или динамику
Самодиагностика неисправностей при включении, автоматическое определение запасного колеса и фаркопа
Подключение к опциональному дисплею PAD20 и зеркалам Gazer для отображения графической информации одновременно с изображением камеры заднего вида
Внутренние датчики для установки в один уровень с бампером
Настройка высоты установки, дальности работы и геометрии бампера при помощи DIP переключателей на центральном блоке
Опциональный программатор для профессиональной настройки
Надежное исполнение проводки подключения, повышенная защита датчиков от пыли и влаги IP67
Парктроники Gazer PA45R с профессиональными ультразвуковыми датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений к любым объектам и при любой температуре, позволяют установить датчики ниже стандартного уровня или на разной высоте, настроить под особенности любого автомобиля и даже на определение бордюров. Парковочный ассистент Gazer PA45R возможно объединить с передней системой Gazer PA40F/PA45F в единую систему, подключить к опциональному дисплею PAD20 или к любой модели зеркала заднего вида Gazer для отображения индикации вместе с изображением камеры заднего вида. Система парковки Gazer PA45R включает внутренние датчики для установки в один уровень с бампером.
Профессиональные датчики и тригонометрический расчет расстояния
Парковочная система Gazer PA45R использует профессиональные ультразвуковые датчики с частотой работы 58kHz, что позволяет значительно повысить точность и надежность измерений, а также устанавливать датчики ниже стандартного уровня. Датчики имеют максимальный угол обнаружения по горизонтали, исключающий пропуски и слепые зоны между датчиками. Они специально разработаны для использования в различных погодных условиях. Чувствительность и точность датчиков не снижаются в зависимости от температуры на улице, будь то сильные морозы или жаркие летние дни. Датчики также полностью защищены от грязи и воды по стандарту IP67.
При вычислении расстояний парктроник Gazer PA45R использует алгоритм определения объектов, основанный на тригонометрических уравнениях. Для просчета расстояния до препятствия используются данные сразу с двух датчиков. Таким образом вы получаете точную информацию о расстоянии до препятствия, а не расстояние от одного отдельного датчика к объекту, как в других парковочных системах. Благодаря этому датчики парковочной системы можно устанавливать на разном расстоянии друг от друга и на разной высоте, учитывая при этом все особенности бампера автомобиля. Все параметры легко настраиваются во время установки системы с помощью блока переключателей на центральном блоке или с помощью программатора Gazer PAC30.
Объединение задней и передней систем
Парктроник Gazer PA45R (rear) представляет собой систему парковочного ассистента для установки в задний бампер автомобиля, имеет отдельный блок управления и комплектуется четырьмя датчиками. Также в автомобиль может быть установлена система парковочного ассистента в передний бампер Gazer PA40F (front), которая имеет отдельный блок управления и четыре датчика. Системы созданы таким образом специально для того, чтобы исключить излишнюю прокладку проводов, избежать наводок или помех при передаче сигналов от датчиков к блоку управления. При этом передняя и задняя системы парковки Gazer с легкостью объединяются в единую систему кабелем из стандартного комплекта поставки.
При объединении двух систем в единую используется общий динамик или подключение к дисплею Gazer PAD20. При движении назад передняя система также остается активной и уведомляет о приближении к объектам. Звуковая частота сигналов передней и задней систем значительно отличаются, чтобы водитель на слух смог без труда различить их и мгновенно отреагировать. При подключении единой системы к зеркалу Gazer на изображении выводится индикация задней системы, а общий динамик подает звуковые оповещения с двух систем одновременно.
Самодиагностика и алгоритмы оповещений
Парковочный ассистент Gazer PA45R проводит диагностику исправности всех датчиков при каждом включении системы. Если какой-либо из датчиков окажется поврежден или неисправен, система проинформирует об этом. Также система автоматически детектирует закрепленные на автомобиле аксессуары и оборудование, такие, как фаркоп, запасное колесо и даже подножка, и исключает эти объекты из зоны обнаружения препятствий. Также возможно более точно настроить зоны обнаружения при помощи переключателей на центральном блоке или при помощи компьютера и программатора Gazer PAC30.
Для обеспечения комфортной парковки или движения задним ходом парковочная система Gazer PA45R разделяет видимое пространство позади бампера автомобиля на статическую (ближнюю) и динамическую (дальнюю) зоны. Если объект перестал приближаться к автомобилю в динамической (дальней) зоне, то система прекращает звуковые оповещения и возобновляет только если расстояние снова начинает сокращаться. При этом в статической (ближней) зоне звуковые оповещения продолжаются постоянно, даже если расстояние не сокращается.
Подключение к дисплею и зеркалам Gazer
Парктроник Gazer PA45R стандартно комплектуется динамиком, который оповещает о наличии препятствий и приближении к ним. Громкость динамика можно отрегулировать или при необходимости отключить. Для визуального определения препятствий и расстояния к системе подключается опциональный графический LCD дисплей Gazer PAD20, который подсоединяется вместо стандартного динамика. Дисплей поддерживает работу как с одной системой (только задней или только передней), так и с двумя системами одновременно, отображает карту препятствий в графическом виде, расстояние до препятствий и производит звуковое оповещение, причем звук разной частоты для передней и задней систем.
Система парковки Gazer PA45R совместима с любой моделью зеркала заднего вида Gazer, как серий MM/MU со встроенным монитором, так и с сериями MMR/MUR с монитором и видеорегистратором. Подключение происходит через кабель динамика/дисплея в аналогичный разъем на стандартной проводке зеркала Gazer. При этом графическая информация о препятствиях выводится поверх изображения камеры заднего вида в виде заполняющихся разноцветных кружков в верхней части картинки. При таком использовании одновременно подключается и зеркало, и динамик, что позволяет ориентироваться при парковке как по графической информации, так и по предупреждающим звуковым сигналам.
Возможности установки и настройки
Датчики пактроника Gazer PA45R имеют уникальную разборную конструкцию, и предназначены для установки в бампер изнутри. Крепление датчика размещается на внутреннюю часть бампера, и в него устанавливается сам датчик. Таким образом видимая снаружи часть датчика находится в одном уровне с поверхностью бампера, полностью как оригинальный парковочный ассистент, установленный заводом производителем автомобиля. Для корректной работы системы важно, чтобы каждый датчик был установлен перпендикулярно земле или угол наклона не превышал 6 градусов.
При установке парковочной системы Gazer PA45R для большинства автомобилей все необходимые параметры можно задать с помощью переключателей на корпусе центрального блока. Если бампер автомобиля имеет нестандартный изгиб или необходимо более точно настроить работу системы, можно воспользоваться опциональным программатором PAC30. С помощью программатора можно точно настроить такие параметры как расстояние между датчиками, высота установки датчиков, изгиб бампера, порядок расположения датчиков, изменить статические и динамические зоны, настроить ширину видимости каждого отдельного датчика, а также настроить звуковую частоту предупреждающих сигналов.
Комплект поставки и уровень исполнения

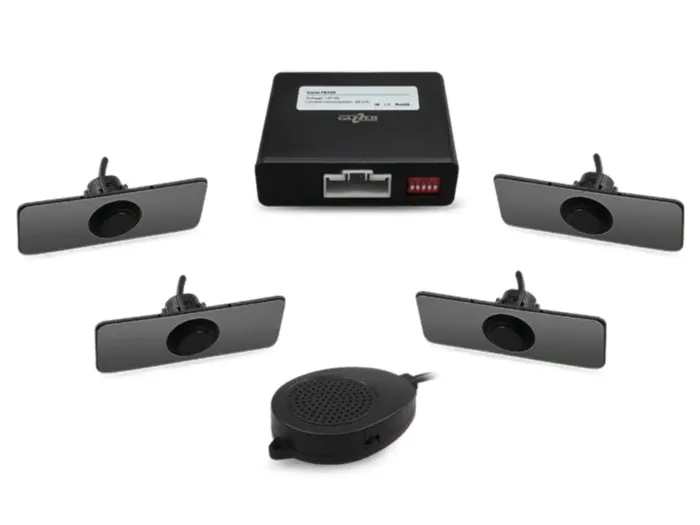

Комплект парковочной системы Gazer PA45R предназначен для профессиональной установки и включает в себя центральный блок управления, 4 датчика с креплениями для внутренней установки, динамик, комплект проводки, а также специальную фрезу, линейку для разметки бампера, инструкцию по установке и настройке.
Все компоненты системы и составляющие комплекта произведены Gazer по наивысшим стандартам автопроизводителей и отвечают самым высоким требованиям по качеству и безопасности. Так, все провода от датчиков к центральному блоку помещены в гофроизоляцию и дополнительно экранированы, датчики имеют высокую степень защиты IP67 и максимально широкий температурный диапазон работы, оснащены специальными герметичными разъемами. В комплекте предусмотрен удлинитель динамика/монитора для прокладки в переднюю часть салона длиной 8 метров, фреза имеет встроенную пружину для максимально точной и аккуратной сверловки.
Напряжение питания 9V-16V DC
Максимальное потребление 400 mA
Громкость динамика 95dB
Регулировка громкости Да (Low/High/OFF)
Количество датчиков 4 шт
Диаметр датчика 16,5 мм
Частота работы датчика 58 kHz
Тип датчика Пассивный
Возможность изменения угла установки Нет
Минимальная высота установки 30 см
Возможность установки датчиков на разной высоте Да
Минимальное расстояние обнаружения от 30 см
Максимальное расстояние обнаружения 2,8 м
Точность измерения 1 см
Время отклика 0,08 сек
Логические зоны обнаружения Да, 2 зоны (динамическая и статическая)
Настройка системы Да, DIP переключатели или программатор
Автоматическое обучение бампер\фаркоп Да
Самодиагностика Да
Определение препятствий принцип триангуляции
Температура хранения -40 С - +90 С
Рабочая температура -30 С - +70 С
Степень защиты датчика IP67
Степень защиты центрального блока IP40
