Gazer CKR4400-X204

Gazer CKR4400-X204
Система кругового обзора Gazer CKR4400-X204 — трендовая разработка от Gazer для безопасного движения и комфортного управления автомобилем Mercedes-Benz GLK (X204), внедорожник, 2008-2015. Модель представляет собой многозадачное устройство, выполняющее функцию кругового обзора, автомобильного видеорегистратора и оборудования для охранного видеонаблюдения в припаркованном авто. Cистема включает в себя 4 штатных видеокамеры и специальный блок обработки, который объединяет видеосигнал с камер в единое панорамное изображение «вид сверху».
Ключевые преимущества:
Единое панорамное изображение «вид сверху»
Комплект видеокамер для штатной установки в оригинальные посадочные места автомобиля Mercedes-Benz GLK (X204), внедорожник, 2008-2015.
Функция 4-х канального видеорегистратора
Встроенный независимый G-cенсор с настройкой чувствительности
Режим парковки (автоматический старт записи по сигналу G-cенсора в припаркованном автомобиле)
Контроль напряжения бортовой сети
Видеокамеры HD с cенсором 1/3’’
Степень защиты корпуса камер IP67
Принцип работы
Система кругового обзора Gazer CKR4400-X204 — трендовая разработка от Gazer для безопасного движения и комфортного управления автомобилем Mercedes-Benz GLK (X204), внедорожник, 2008-2015. Модель представляет собой многозадачное устройство, выполняющее функцию кругового обзора, автомобильного видеорегистратора и оборудования для охранного видеонаблюдения в припаркованном авто.
Видеосистема включает в себя 4 видеокамеры в штатном исполнении и специальный блок обработки, который объединяет видеосигнал с камер в единое панорамное изображение. Все, что происходит вокруг автомобиля, Вы видите на мониторе в ракурсе «вид сверху» в реальном времени, без каких-либо слепых зон. Видеосигнал с каждой из камер записывается на micro SD карту памяти или USB накопитель отдельным каналом в циклическом режиме. После отключения двигателя система записывает ролики при срабатывании датчика удара (G-cенсора), а функция контроля напряжения бортовой сети предотвратит разряд автомобильного аккумулятора.
Такое комплексное решение обеспечивает полный контроль обстановки вокруг авто и препятствий в невидимых зонах, в разы повышая безопасность во время движения задним ходом, парковки в ограниченном пространстве, повороте и других маневрах. Благодаря многофункциональному режиму работы система Gazer CKR4400-X204 заменяет собой несколько устройств одновременно, дополнительно выполняя задачу дорожного свидетеля и охранной видеосистемы автомобиля Mercedes-Benz GLK (X204), внедорожник, 2008-2015.
Штатная установка
Видеокамеры системы кругового обзора Gazer CKR4400-X204 устанавливаются в автомобиль Mercedes-Benz GLK (X204), внедорожник, 2008-2015 штатно, а процесс установки займет минимум времени и не потребует монтажных вмешательств в конструкцию кузова. Две боковые видеокамеры интегрированы в нижние части боковых зеркал автомобиля, которые полностью идентичны оригинальным компонентам от автопроизводителя. Передняя видеокамера устанавливается в штатное посадочное место передней части кузова. Задняя камера интегрирована в штатное крепление, которое полностью соответствует заводскому компоненту, и предназначено для установки вместо плафона подсветки номерного знака авто.
Ультрагерметичные корпуса
Все видеокамеры выполнены в миниатюрных ультрагерметичных корпусах с классом защиты IP67, что позволяет полностью исключить вероятность попадания пыли и влаги внутрь устройства. Такие свойства в сочетании с широким температурным диапазоном работы обеспечивают бесперебойное функционирование видеокамер в самых неблагоприятных условиях эксплуатации: грязь, пыль и бесчисленные мойки под высоким давлением.
Качественная оптика
Особенность видеокамер системы Gazer CKR4400-X204 — максимально широкий угол обзора 180°, благодаря чему сигнал объединяется в единое панорамное изображение, а водитель получает полноценный круговой обзор обстановки вокруг автомобиля. Для передачи качественного информативного видеосигнала в любое время суток, в том числе и в полной темноте, все камеры построены на базе чувствительного HD сенсора 1/3’’ (720х480) и передают изображение в разрешении 580 TVL. Система может передавать видеосигнал в стандартах PAL или NTSC, благодаря чему легко интегрируется с любым отображающим устройством.
Функция видеорегистратора
Одно из ключевых преимуществ системы кругового обзора Gazer CKR4400-X204 — видеорегистрация происходящего вокруг автомобиля. Кроме основного режима работы, система выполняет функцию 4-х канального автомобильного регистратора. При этом, запись с каждой камеры осуществляется отдельным каналом в разрешении D1 (704х576) с частотой 30 кадров в секунду, а сам процесс видеозаписи проводится беспрерывно благодаря функции циклической перезаписи. Ролики сохраняются на micro SD карте памяти объемом до 32 Gb или на USB накопителе.
Режим парковки
Кроме кругового обзора и видеорегистратора, система Gazer CKR4400-X204 поддерживает функцию охранного видеонаблюдения в припаркованном авто. После выключения двигателя устройство останавливает запись и выключается (при этом потребление тока в выключенном режиме составляем менее 12 мА). Как только срабатывает датчик удара (G-cенсор), система автоматически включается и производит запись 120-секундного видеоролика, затем снова выключается. Записанный файл автоматически защищен от удаления при циклической перезаписи — удалить видеоролик можно только вручную.
Дополнительно в системе реализована возможность адаптировать чувствительность G-cенсора для максимально точной работы в зависимости от погодных условий и обстановки вокруг авто. Чтобы избежать разряда аккумулятора автомобиля, в системе предусмотрена функция контроля напряжения бортовой сети: при достижении значения в 11,7 В устройство полностью отключается и возобновляет свою работу только при следующей подаче сигнала АСС (запуске двигателя).
Все необходимое в комплекте
Система кругового обзора Gazer CKR4400-X204 комплектуется всем необходимым для подключения и дальнейшей эксплуатации. Стандартная комплектация устройства включает в себя две боковых видеокамеры, интегрированных в нижние пластиковые части боковых зеркал, переднюю камеру для штатной установки в передней части кузова авто, заднюю камеру для установки вместо плафона подсветки номерного знака, блок управления и обработки видео, набор кабелей подключения, фирменную карту памяти Gazer microSD 16 GB (Class 10), пульт дистанционного управления и ИК приемник.

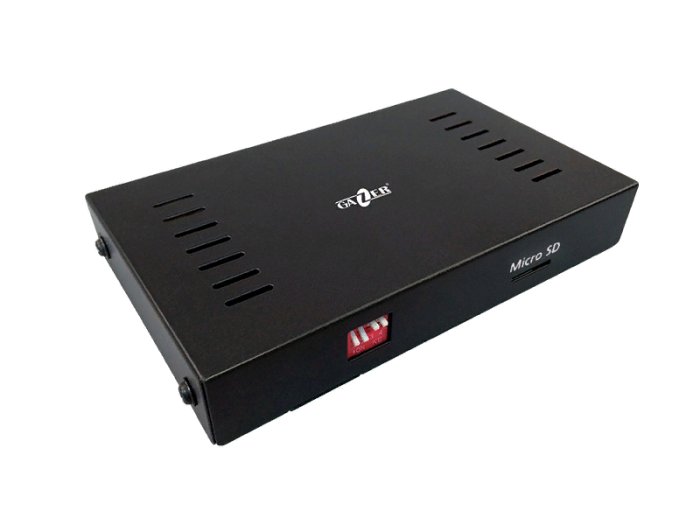

Центральный блок
Модель
Gazer CKR4400-X204
Оперативная память
256 Mb, DDR2
Интерфейсы
1x microSD, 1x US
Функция видеорегистартора
Да, запись 4-х каналов
G-сенсор
Да, независимый, 4 уровня чувствительности
Режим парковки
Да, старт записи по срабатываниию G-сенсора
Контроль напряжения бортовой сети
Да, полное выключение при 11,7В
Формат видеосигнала
PAL/NTSC
Формат записи
H.264
Объем 1-минуты записи
15 Мб
Питание
DC 12V
Потребляемый ток
<500mA; в режиме парковки <12mA
Рабочая температура
-200C ~ +700C
Камеры
Сенсор
1/3”
Эффективные пиксели
720х480
Разрешение
580 ТВЛ
Минимальная степень освещенности
0,1 Lux
Угол обзора
180°
Степень защиты
IP67
Температура эксплуатации
-300C ~ +700C
Комплектация
Централный блок с функцией видеорегистратора
Да
Видеоинтерфейс
Нет
Передняя камера
Специальная камера для штатной установки в передней части кузова автомобиля
Задняя камера
Специальная камера для установки вместо плафона подсветки номерного знака автомобиля
Правая боковая камера
Специальная камера в виде нижней части зеркала
Левая боковая камера
Специальная камера в виде нижней части зеркала
Пульт ДУ
Да
ИК приемник
Да
Карта памяти
Gazer microSDHC 16 GB (Сlass 10)
Подключение
Plug&Play
