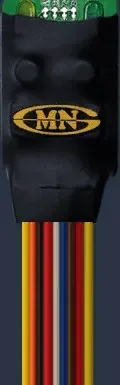

MEGUNA T7.2 Таймер управления

Таймер Т7.2 – электронное устройство, обеспечивающее автоматическое включение ближнего света фар (БСФ) и габаритных огней (ГО) автомобиля через определенное время после включения зажигания и выключение света фар и габаритных огней после выключения зажигания без каких либо действий со стороны водителя. Т7.2 используется независимо от штатного выключателя ближнего света фар автомобиля.
Отличительные черты таймера: возможность использования функции ШИМ (плавное нарастание напряжения на лампах ближнего света и габаритных огней в течение нескольких секунд); управление светом в зависимости от положения ручного тормоза (возможность автоматического уменьшения напряжения на лампах ближнего света фар (вплоть до их полного выключения) и габаритных огней в случае, если машина стоит на ручном тормозе). Эти особенности, а также наличие обеспечиваемой Т7.2 задержки включения света фар и габаритных огней, снижающей нагрузку на аккумулятор при запуске двигателя, позволяют значительно увеличить ресурс электрооборудования Вашего автомобиля. Таймер Т7.2 может устанавливаться в любом подходящем месте, исключающем попадание влаги, воздействие высоких температур и т.д. Т7.2 подключается следующим образом:
Красный (2 провода сечением 0,75 мм2) − + 12 V DC Оранжевый – зажигание (+) Подсоединяется к проводу от замка зажигания, на котором имеется +12V при ключе зажигания в положении "ВКЛ", и напряжение 0V при ключе зажигания в положении "ВЫКЛ". Желтый (2 провода сечением 0,75 мм2) − выход (+) БСФ Подключаются соответственно к левой и правой лампам ближнего света фар (максимальная мощность каждой лампы не должна превышать 55 Вт). Белый (сечение 0,75 мм2) − выход (+) к лампам габаритных огней Суммарная мощность ламп габаритных огней должна быть не более 55 Вт. При подключении белого и желтых проводов к лампам ГО и БСФ в обход штатных предохранителей автомобиля необходимо дополнительно подключить предохранители, показанные на схеме пунктирной линией. Синий – вход управления (+) от дальнего света Подключается к проводу, на котором появляется +12V при включении дальнего света фар. В этом случае при включении дальнего света фар ближний свет фар будет автоматически выключаться. Коричневый − вход управления (−) от ручного тормоза Подключается к концевому выключателю ручного тормоза согласно схеме подключения Т7. Черный − корпус (−)
Технические характеристики таймер управления Meguna T7.2 плавное включение света:
Напряжение питания
7 – 20 V
 Ток потребления при выключенном зажигании
0 mA
Ток потребления при включенном зажигании
7 mA
 Мощность каждой из ламп БСФ
не более 55 Вт
Суммарная мощность ламп ГО
не более 55 Вт Рабочие температуры
- 40o…+ 85o С
