Gazer PA40F

Gazer PA40F
Парковочная система Gazer PA40F с профессиональными датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений. Gazer PA40F можно объединить с задней системой, подключить к опциональному дисплею PAD20. Система парковки Gazer PA40F включает датчики с тремя сменными адаптерами для изменения угла установки 3°, 6°, 12°.
Датчик Gazer PA40F предназначен для стационарной установки, путем фиксации на внешней стороне бампера.
Ключевые преимущества
Профессиональные датчики 58 kHz и инновационный принцип определения расстояния на основе тригонометрических уравнений
Объединение задней и передней системы в единую, с подключением к общему дисплею или динамику
Самодиагностика неисправностей при включении
Подключение к опциональному дисплею PAD20
Сменные адаптеры (3°, 6°, 12°) для корректировки угла установки датчиков
Надежное исполнение проводки подключения, повышенная защита датчиков от пыли и влаги IP67
Парковочная система Gazer PA40F с профессиональными ультразвуковыми датчиками 58 kHz и тригонометрической системой расчета расстояний обеспечивают высокую надежность и точность измерений при любой температуре. Парковочный ассистент Gazer PA40F возможно объединить с задней системой Gazer PA40R/PA45R в единую систему, подключить к опциональному дисплею. Система парковки Gazer PA40F включает датчики с тремя сменными адаптерами для изменения угла установки 3°, 6°, 12°.
Профессиональные датчики и тригонометрический расчет расстояния
Парковочная система Gazer PA40F использует профессиональные ультразвуковые датчики с частотой работы 58kHz, что позволяет значительно повысить точность и надежность измерений, а также устанавливать датчики ниже стандартного уровня (40см). Датчики имеют максимальный угол обнаружения по горизонтали, исключающий пропуски и слепые зоны. Датчики PA40F специально разработаны для использования в различных погодных условиях. Чувствительность и точность датчиков не снижаются в зависимости от температуры на улице, будь то сильные морозы или жаркие летние дни. Датчики также полностью защищены от грязи и воды по стандарту IP67.
При вычислении расстояний парковочная система Gazer PA40F использует алгоритм определения объектов, основанный на тригонометрических уравнениях. Для просчета расстояния до препятствия используются данные сразу с двух датчиков. Таким образом вы получаете точную информацию о расстоянии до препятствия, а не расстояние от одного отдельного датчика к объекту, как в других парковочных системах. Благодаря этому датчики PA40F можно устанавливать на разном расстоянии друг от друга и на разной высоте, учитывая при этом все особенности бампера автомобиля.
Объединение передней и задней системы
Парковочная система Gazer PA40F (front) представляет собой систему парковочного ассистента для установки в передний бампер автомобиля, имеет отдельный блок управления и комплектуется четырьмя датчиками. Также в автомобиль может быть установлена система парковочного ассистента в задний бампер Gazer PA40/45R (rear), которая имеет отдельный блок управления и четыре датчика. Коммутация PA40/45R разработана специально для исключения излишней прокладки проводов и минимизации наводок или помех при передаче сигналов от датчиков к блоку управления. При этом передняя и задняя системы парковки Gazer с легкостью объединяются в единую систему опциональным кабелем PAC10.
При объединении двух систем в единую используется общий динамик или подключение к дисплею Gazer PAD20. При движении назад передняя система также остается активной и уведомляет о приближении к объектам. Звуковая частота сигналов передней и задней систем значительно отличаются (примеры звучания), чтобы водитель на слух смог без труда различить их и мгновенно отреагировать. При подключении единой системы к зеркалу Gazer на изображении выводится индикация задней системы, а общий динамик подает звуковые оповещения с двух систем одновременно.
Самодиагностика и алгоритмы оповещений
Парковочный ассистент Gazer PA40F проводит диагностику исправности всех датчиков при каждом включении системы. Если какой-либо из датчиков окажется поврежден или неисправен, система проинформирует об этом.
Для обеспечения комфортной парковки или движения парковочная система Gazer PA40F подключается к CAN шине автомобиля. Таким образом при скорости более 15 км\ч оповещения системы автоматически отключаются. При снижении скорости менее 15 км\ч Gazer PA40F производит автоматическое включение, тем самым обеспечивая звуковое или визуальное предупреждение о преградах. Парковочная система PA40F оповещает о преграде на расстоянии 0,9 метров при движении авто к препятствию. При статичном положении в течении 1,5 секунды оповещения выключаются. В случае подключения PA40F к дисплею визуализация расстояния до преграды увеличивается до 2,5 метров.
Подключение к дисплею
Парковочная система Gazer PA40F стандартно комплектуется динамиком, который оповещает о наличии препятствий и приближении к ним. Громкость динамика можно отрегулировать или при необходимости отключить. Для визуального определения препятствий и расстояния к системе подключается опциональный графический LCD дисплей Gazer PAD20, который подключается вместо стандартного динамика. Дисплей поддерживает работу как с одной системой (только задней или только передней), так и с двумя системами одновременно, отображает карту препятствий в графическом виде, расстояние до препятствий и производит звуковое оповещение.
Возможности установки и настройки
Датчики парковочной системы Gazer PA40F имеют уникальную разборную конструкцию, которая благодаря сменным адаптерам позволяет установить их правильно практически в любой автомобиль. Основная задача установки заключается в том, чтобы рабочая поверхность каждого датчика была расположена перпендикулярно земле, при этом большинство бамперов современных автомобилей имеют закругление или уклон. В комплекте Gazer PA40F поставляется 3 различных набора адаптеров с углами наклона 3°, 6° и 12°, которые обеспечивают корректную установку в бампер, компенсируя закругления и уклоны, а также позволяют произвести качественную окраску датчиков.
Комплект поставки и уровень исполнения

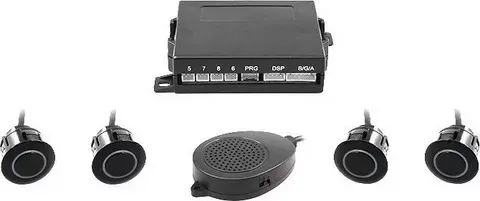

Комплект парковочной системы Gazer PA40F предназначен для профессиональной установки и включает в себя центральный блок управления, 4 датчика, динамик, три комплекта сменных адаптеров, комплект проводки, а также специальную фрезу, линейку для разметки бампера, инструкцию по установке и настройке.
Все компоненты системы и составляющие комплекта произведены Gazer по наивысшим стандартам автопроизводителей и отвечают самым высоким требованиям по качеству и безопасности. Так, все провода от датчиков к центральному блоку помещены в гофроизоляцию и дополнительно экранированы, датчики имеют высокую степень защиты IP67 и максимально широкий температурный диапазон работы, оснащены специальными герметичными разъемами. В комплекте предусмотрен удлинитель для подключения опционального монитора. Так же в комплекте Gazer PA40F предусмотрена фреза со встроенной пружиной для максимально точной и аккуратной сверловки.
1) Датчик Gazer PA40F предназначен для стационарной установки, путем фиксации на внешней стороне бампера.
2) Датчик Gazer PA45F предназначен для стационарной установки, путем фиксации датчика с внутренней стороны бампера.
Основные характеристики
Напряжение питания
9V-16V DC
Максимальное потребление
max 400 mA
Громкость динамика
max 95dB
Регулировка громкости
Да (Low/High/OFF)
Количество датчиков
4 шт
Диаметр датчика
22,5 мм
Частота работы датчика
58 kHz
Возможность изменения угла установки
Да, адаптеры в комплекте
Минимальная высота установки
30 см
Возможность установки датчиков на разной высоте
Да
Минимальное расстояние обнаружения
от 30 см
Максимальное расстояние обнаружения
2,5 м
Точность измерения
1 см
Время отклика
0,1 сек
Интеллектуальный режим оповещения
Да
Настройка системы
Нет
Автоматическое обучение бампер\фаркоп
Да
Самодиагностика
Да
Определение препятствий
принцип триангуляции
Температура хранения
-40 С - +90 С
Рабочая температура
-30 С - +70 С
Степень защиты датчика
IP67
Степень защиты центрального блока
IP40
